Розуміння пайки хвилею

Пайка хвилею — це процес масового виробництва електроніки, який використовується для створення надійних паяних з’єднань між електронними компонентами та друкованими платами (PCB). Цей автоматизований процес зазвичай використовується при складанні друкованих плат, особливо у виробництві побутової електроніки, автомобільних компонентів і пристроїв зв’язку.

Як працює пайка хвилею?

Пайка хвилею включає кілька основних етапів:

1. Підготовка: Плату спочатку покривають шаром флюсу, щоб полегшити процес паяння, запобігаючи окисленню та покращуючи змочування припою.
2. Розміщення компонентів: Компоненти розміщуються на друкованій платі вручну або за допомогою автоматичних установок.
3. Конвеєрна система: ПХБ завантажується на конвеєрну стрічку та проходить через серію станцій, які включають флюсування, попередній нагрів, хвилю припою та охолодження.
4. Флюсування: Станція флюсування наносить флюс на друковану плату, забезпечуючи належне покриття поверхонь компонентів і друкованої плати.
5. Попередній нагрів: Зона попереднього нагріву нагріває друковану плату до певної температури, щоб підготувати її до пайки, що допомагає зменшити термічний удар компонентів.

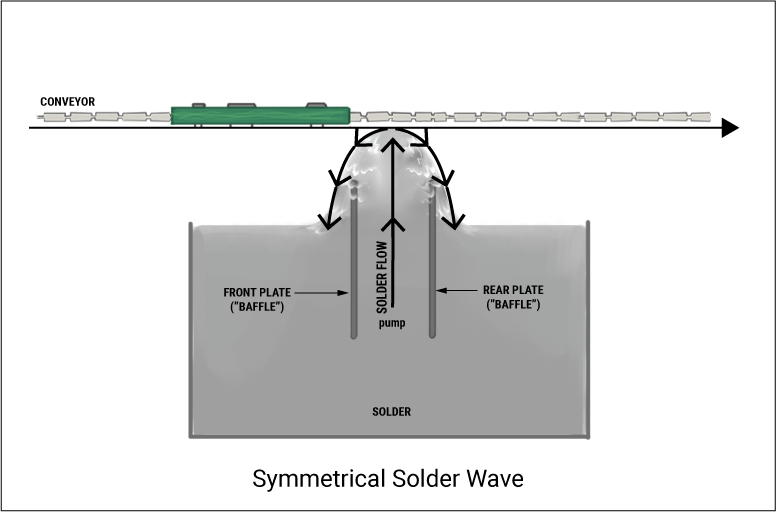

6. Хвиля припою: Серце процесу паяння хвилею, цей етап передбачає проходження друкованої плати над хвилею розплавленого припою. Хвиля може мати форму рампи, а її висоту та швидкість можна регулювати відповідно до конкретних вимог монтажу.
7. Охолодження: Після хвилі припою друкована плата проходить через охолоджуючий тунель, який зміцнює паяні з’єднання, закріплюючи компоненти на друкованій платі.

Які ключові переваги паяння хвилею?

• Ефективність: Пайка хвилею забезпечує високу швидкість і автоматизоване виробництво, значно збільшуючи пропускну здатність і знижуючи трудовитрати.
• Узгодженість: Цей процес забезпечує постійну якість і надійність паяних з’єднань, що має вирішальне значення для електронних вузлів.
• Рентабельність: Можливість паяти кілька з’єднань одночасно знижує витрати на одиницю, що робить пайку хвилею економічно ефективним варіантом для масового виробництва.
• Універсальність: Паяння хвилею можна адаптувати для різних типів друкованих плат, включаючи одно- та двосторонні плати, що робить його гнучким рішенням для різних виробничих потреб.

Які типові труднощі при паянні хвилею?

• Термічні пошкодження: Надмірне тепло може пошкодити чутливі компоненти та спричинити такі проблеми, як з’єднання паяних перемичок або підняття компонентів.
• Залишки флюсу: Залишки флюсу можуть спричинити проблеми з надійністю та вимагати додаткових кроків очищення.
• Дефекти паяних з’єднань: Погана практика пайки може призвести до таких дефектів, як погане зволоження, холодні з’єднання або недостатня кількість припою.

Висновок

Пайка хвилею є потужним інструментом у галузі виробництва електроніки, що забезпечує високу ефективність, узгодженість і економічну ефективність. Розуміння процесу, його переваг і потенційних труднощів має важливе значення для всіх, хто займається виробництвом і складанням електронних компонентів. Завдяки постійному розвитку технологій пайка хвилею залишається ключовим процесом у пошуках більш надійних і економічно ефективних електронних вузлів.
