Як створити AI оленя в Unity

У розробці ігор додавання штучного інтелекту означає написання коду, який керуватиме об’єктом гри без будь-якого зовнішнього введення.

Штучний інтелект тварин в іграх — це гілка штучного інтелекту, яка має на меті перенести поведінку тварин у цифрове середовище гри, щоб створити реалістичний досвід.

У цьому підручнику я покажу, як створити простий штучний інтелект тварини (оленя) у Unity, який матиме два стани: бездіяльність і втеча.

Крок 1: Підготуйте сцену та модель оленя

Нам знадобиться рівень і модель оленя.

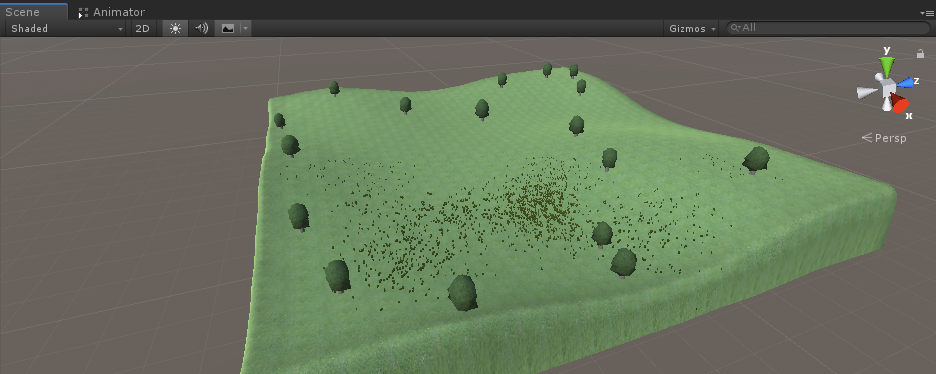

Для рівня я буду використовувати просту місцевість із травою та деревами:

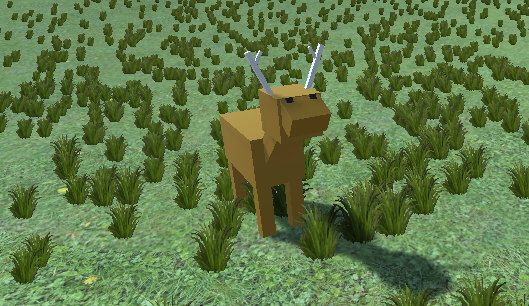

Для моделі «Олень» я просто об’єднав декілька кубиків (але ви можете використовувати цю модель оленя):

Тепер перейдемо до частини кодування.

Крок 2: Налаштуйте контролер програвача

Ми починаємо з налаштування контролера гравця, щоб ми могли ходити та тестувати ШІ:

  • Створіть новий сценарій, назвіть його SC_CharacterController і вставте в нього наведений нижче код:

SC_CharacterController.cs

using UnityEngine;

[RequireComponent(typeof(CharacterController))]

public class SC_CharacterController : MonoBehaviour
{
    public float speed = 7.5f;
    public float jumpSpeed = 8.0f;
    public float gravity = 20.0f;
    public Camera playerCamera;
    public float lookSpeed = 2.0f;
    public float lookXLimit = 45.0f;

    CharacterController characterController;
    Vector3 moveDirection = Vector3.zero;
    Vector2 rotation = Vector2.zero;

    [HideInInspector]
    public bool canMove = true;

    void Start()
    {
        characterController = GetComponent<CharacterController>();
        rotation.y = transform.eulerAngles.y;
    }

    void Update()
    {
        if (characterController.isGrounded)
        {
            // We are grounded, so recalculate move direction based on axes
            Vector3 forward = transform.TransformDirection(Vector3.forward);
            Vector3 right = transform.TransformDirection(Vector3.right);
            float curSpeedX = speed * Input.GetAxis("Vertical");
            float curSpeedY = speed * Input.GetAxis("Horizontal");
            moveDirection = (forward * curSpeedX) + (right * curSpeedY);

            if (Input.GetButton("Jump"))
            {
                moveDirection.y = jumpSpeed;
            }
        }

        // Apply gravity. Gravity is multiplied by deltaTime twice (once here, and once below
        // when the moveDirection is multiplied by deltaTime). This is because gravity should be applied
        // as an acceleration (ms^-2)
        moveDirection.y -= gravity * Time.deltaTime;

        // Move the controller
        characterController.Move(moveDirection * Time.deltaTime);

        // Player and Camera rotation
        if (canMove)
        {
            rotation.y += Input.GetAxis("Mouse X") * lookSpeed;
            rotation.x += -Input.GetAxis("Mouse Y") * lookSpeed;
            rotation.x = Mathf.Clamp(rotation.x, -lookXLimit, lookXLimit);
            playerCamera.transform.localRotation = Quaternion.Euler(rotation.x, 0, 0);
            transform.eulerAngles = new Vector2(0, rotation.y);
        }
    }
}

  • Створіть новий GameObject, назвіть його "Player" і змініть тег на "Player"

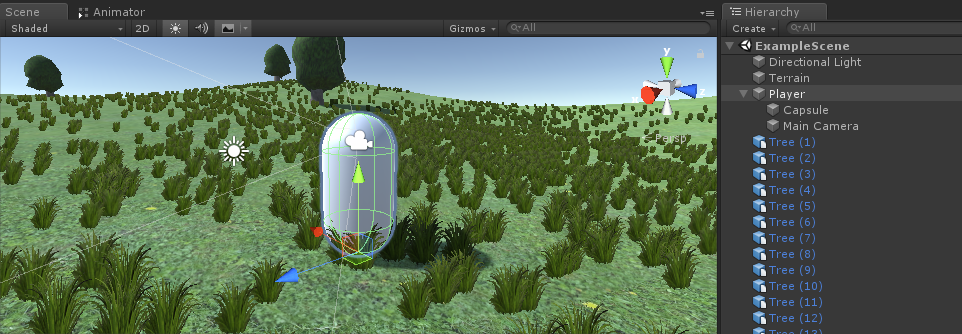

  • Створіть нову капсулу (GameObject -> 3D Object -> Capsule), потім зробіть її дочірнім об'єктом об'єкта "Player", змініть її позицію на (0, 1, 0) і видаліть її компонент CapsuleCollider.
  • Перемістіть головну камеру всередину об’єкта "Player" і змініть її положення на (0, 1,64, 0)
  • Приєднайте сценарій SC_CharacterController до об’єкта "Player" (Ви помітите, що він також додасть ще один компонент під назвою «Контролер символів». Встановіть його центральне значення на (0, 1, 0))
  • Призначте головну камеру змінній "Player Camera" у SC_CharacterController, а потім збережіть сцену

Тепер контролер програвача готовий.

Крок 3: Програмуйте Deer AI

Тепер давайте перейдемо до частини, де ми програмуємо Deer AI:

  • Створіть новий скрипт і назвіть його SC_DeerAI (цей сценарій контролюватиме рух AI):

Відкрийте SC_DeerAI і виконайте наведені нижче дії.

На початку сценарію ми переконаємося, що включено всі необхідні класи (зокрема, UnityEngine.AI):

using UnityEngine;
using UnityEngine.AI;
using System.Collections.Generic;

public class SC_DeerAI : MonoBehaviour
{

Тепер додамо всі змінні:

    public enum AIState { Idle, Walking, Eating, Running }
    public AIState currentState = AIState.Idle;
    public int awarenessArea = 15; //How far the deer should detect the enemy
    public float walkingSpeed = 3.5f;
    public float runningSpeed = 7f;
    public Animator animator;

    //Trigger collider that represents the awareness area
    SphereCollider c;
    //NavMesh Agent
    NavMeshAgent agent;

    bool switchAction = false;
    float actionTimer = 0; //Timer duration till the next action
    Transform enemy;
    float range = 20; //How far the Deer have to run to resume the usual activities
    float multiplier = 1;
    bool reverseFlee = false; //In case the AI is stuck, send it to one of the original Idle points

    //Detect NavMesh edges to detect whether the AI is stuck
    Vector3 closestEdge;
    float distanceToEdge;
    float distance; //Squared distance to the enemy
    //How long the AI has been near the edge of NavMesh, if too long, send it to one of the random previousIdlePoints
    float timeStuck = 0;
    //Store previous idle points for reference
    List<Vector3> previousIdlePoints = new List<Vector3>();

Потім ми ініціалізуємо все в void Start():

    // Start is called before the first frame update
    void Start()
    {
        agent = GetComponent<NavMeshAgent>();
        agent.stoppingDistance = 0;
        agent.autoBraking = true;

        c = gameObject.AddComponent<SphereCollider>();
        c.isTrigger = true;
        c.radius = awarenessArea;

        //Initialize the AI state
        currentState = AIState.Idle;
        actionTimer = Random.Range(0.1f, 2.0f);
        SwitchAnimationState(currentState);
    }

(Як бачите, ми додаємо Сферний колайдер, який позначено як тригер. Цей колайдер діятиме як зона поінформованості, коли ворог увійде в нього).

Фактична логіка AI виконується в void Update() з деякими допоміжними функціями:

    // Update is called once per frame
    void Update()
    {
        //Wait for the next course of action
        if (actionTimer > 0)
        {
            actionTimer -= Time.deltaTime;
        }
        else
        {
            switchAction = true;
        }

        if (currentState == AIState.Idle)
        {
            if(switchAction)
            {
                if (enemy)
                {
                    //Run away
                    agent.SetDestination(RandomNavSphere(transform.position, Random.Range(1, 2.4f)));
                    currentState = AIState.Running;
                    SwitchAnimationState(currentState);
                }
                else
                {
                    //No enemies nearby, start eating
                    actionTimer = Random.Range(14, 22);

                    currentState = AIState.Eating;
                    SwitchAnimationState(currentState);

                    //Keep last 5 Idle positions for future reference
                    previousIdlePoints.Add(transform.position);
                    if (previousIdlePoints.Count > 5)
                    {
                        previousIdlePoints.RemoveAt(0);
                    }
                }
            }
        }
        else if (currentState == AIState.Walking)
        {
            //Set NavMesh Agent Speed
            agent.speed = walkingSpeed;

            // Check if we've reached the destination
            if (DoneReachingDestination())
            {
                currentState = AIState.Idle;
            }
        }
        else if (currentState == AIState.Eating)
        {
            if (switchAction)
            {
                //Wait for current animation to finish playing
                if(!animator || animator.GetCurrentAnimatorStateInfo(0).normalizedTime - Mathf.Floor(animator.GetCurrentAnimatorStateInfo(0).normalizedTime) > 0.99f)
                {
                    //Walk to another random destination
                    agent.destination = RandomNavSphere(transform.position, Random.Range(3, 7));
                    currentState = AIState.Walking;
                    SwitchAnimationState(currentState);
                }
            }
        }
        else if (currentState == AIState.Running)
        {
            //Set NavMesh Agent Speed
            agent.speed = runningSpeed;

            //Run away
            if (enemy)
            {
                if (reverseFlee)
                {
                    if (DoneReachingDestination() && timeStuck < 0)
                    {
                        reverseFlee = false;
                    }
                    else
                    {
                        timeStuck -= Time.deltaTime;
                    }
                }
                else
                {
                    Vector3 runTo = transform.position + ((transform.position - enemy.position) * multiplier);
                    distance = (transform.position - enemy.position).sqrMagnitude;

                    //Find the closest NavMesh edge
                    NavMeshHit hit;
                    if (NavMesh.FindClosestEdge(transform.position, out hit, NavMesh.AllAreas))
                    {
                        closestEdge = hit.position;
                        distanceToEdge = hit.distance;
                        //Debug.DrawLine(transform.position, closestEdge, Color.red);
                    }

                    if (distanceToEdge < 1f)
                    {
                        if(timeStuck > 1.5f)
                        {
                            if(previousIdlePoints.Count > 0)
                            {
                                runTo = previousIdlePoints[Random.Range(0, previousIdlePoints.Count - 1)];
                                reverseFlee = true;
                            }
                        }
                        else
                        {
                            timeStuck += Time.deltaTime;
                        }
                    }

                    if (distance < range * range)
                    {
                        agent.SetDestination(runTo);
                    }
                    else
                    {
                        enemy = null;
                    }
                }

                //Temporarily switch to Idle if the Agent stopped
                if(agent.velocity.sqrMagnitude < 0.1f * 0.1f)
                {
                    SwitchAnimationState(AIState.Idle);
                }
                else
                {
                    SwitchAnimationState(AIState.Running);
                }
            }
            else
            {
                //Check if we've reached the destination then stop running
                if (DoneReachingDestination())
                {
                    actionTimer = Random.Range(1.4f, 3.4f);
                    currentState = AIState.Eating;
                    SwitchAnimationState(AIState.Idle);
                }
            }
        }

        switchAction = false;
    }

    bool DoneReachingDestination()
    {
        if (!agent.pathPending)
        {
            if (agent.remainingDistance <= agent.stoppingDistance)
            {
                if (!agent.hasPath || agent.velocity.sqrMagnitude == 0f)
                {
                    //Done reaching the Destination
                    return true;
                }
            }
        }

        return false;
    }

    void SwitchAnimationState(AIState state)
    {
        //Animation control
        if (animator)
        {
            animator.SetBool("isEating", state == AIState.Eating);
            animator.SetBool("isRunning", state == AIState.Running);
            animator.SetBool("isWalking", state == AIState.Walking);
        }
    }

    Vector3 RandomNavSphere(Vector3 origin, float distance)
    {
        Vector3 randomDirection = Random.insideUnitSphere * distance;

        randomDirection += origin;

        NavMeshHit navHit;

        NavMesh.SamplePosition(randomDirection, out navHit, distance, NavMesh.AllAreas);

        return navHit.position;
    }

(Кожен стан ініціалізує значення та цільовий агент NavMesh для наступного стану. Наприклад, стан очікування має 2 можливі результати: він або ініціалізує стан бігу, якщо присутній ворог, або стан їди, якщо жоден ворог не перетнув зону поінформованості.

Стан ходьби використовується між станами їжі для переміщення до нового пункту призначення.

Стан бігу розраховує напрямок відносно позиції противника, щоб бігти прямо від неї.

Якщо ШІ застрягне в кутку, він повертається в одну з попередньо збережених позицій очікування. Ворог втрачається після того, як ШІ достатньо далеко від ворога).

І, нарешті, ми додаємо подію OnTriggerEnter, яка відстежуватиме Sphere Collider (він же Awareness Area) і ініціалізує стан Running, коли ворог підійде занадто близько:

    void OnTriggerEnter(Collider other)
    {
        //Make sure the Player instance has a tag "Player"
        if (!other.CompareTag("Player"))
            return;

        enemy = other.transform;

        actionTimer = Random.Range(0.24f, 0.8f);
        currentState = AIState.Idle;
        SwitchAnimationState(currentState);
    }

Як тільки гравець входить у тригер, призначається змінна противника та ініціалізується стан Idle, після цього ініціалізується стан Running.

Нижче наведено остаточний сценарій SC_DeerAI.cs:

//You are free to use this script in Free or Commercial projects
//sharpcoderblog.com @2019

using UnityEngine;
using UnityEngine.AI;
using System.Collections.Generic;

public class SC_DeerAI : MonoBehaviour
{
    public enum AIState { Idle, Walking, Eating, Running }
    public AIState currentState = AIState.Idle;
    public int awarenessArea = 15; //How far the deer should detect the enemy
    public float walkingSpeed = 3.5f;
    public float runningSpeed = 7f;
    public Animator animator;

    //Trigger collider that represents the awareness area
    SphereCollider c;
    //NavMesh Agent
    NavMeshAgent agent;

    bool switchAction = false;
    float actionTimer = 0; //Timer duration till the next action
    Transform enemy;
    float range = 20; //How far the Deer have to run to resume the usual activities
    float multiplier = 1;
    bool reverseFlee = false; //In case the AI is stuck, send it to one of the original Idle points

    //Detect NavMesh edges to detect whether the AI is stuck
    Vector3 closestEdge;
    float distanceToEdge;
    float distance; //Squared distance to the enemy
    //How long the AI has been near the edge of NavMesh, if too long, send it to one of the random previousIdlePoints
    float timeStuck = 0;
    //Store previous idle points for reference
    List<Vector3> previousIdlePoints = new List<Vector3>();

    // Start is called before the first frame update
    void Start()
    {
        agent = GetComponent<NavMeshAgent>();
        agent.stoppingDistance = 0;
        agent.autoBraking = true;

        c = gameObject.AddComponent<SphereCollider>();
        c.isTrigger = true;
        c.radius = awarenessArea;

        //Initialize the AI state
        currentState = AIState.Idle;
        actionTimer = Random.Range(0.1f, 2.0f);
        SwitchAnimationState(currentState);
    }

    // Update is called once per frame
    void Update()
    {
        //Wait for the next course of action
        if (actionTimer > 0)
        {
            actionTimer -= Time.deltaTime;
        }
        else
        {
            switchAction = true;
        }

        if (currentState == AIState.Idle)
        {
            if(switchAction)
            {
                if (enemy)
                {
                    //Run away
                    agent.SetDestination(RandomNavSphere(transform.position, Random.Range(1, 2.4f)));
                    currentState = AIState.Running;
                    SwitchAnimationState(currentState);
                }
                else
                {
                    //No enemies nearby, start eating
                    actionTimer = Random.Range(14, 22);

                    currentState = AIState.Eating;
                    SwitchAnimationState(currentState);

                    //Keep last 5 Idle positions for future reference
                    previousIdlePoints.Add(transform.position);
                    if (previousIdlePoints.Count > 5)
                    {
                        previousIdlePoints.RemoveAt(0);
                    }
                }
            }
        }
        else if (currentState == AIState.Walking)
        {
            //Set NavMesh Agent Speed
            agent.speed = walkingSpeed;

            // Check if we've reached the destination
            if (DoneReachingDestination())
            {
                currentState = AIState.Idle;
            }
        }
        else if (currentState == AIState.Eating)
        {
            if (switchAction)
            {
                //Wait for current animation to finish playing
                if(!animator || animator.GetCurrentAnimatorStateInfo(0).normalizedTime - Mathf.Floor(animator.GetCurrentAnimatorStateInfo(0).normalizedTime) > 0.99f)
                {
                    //Walk to another random destination
                    agent.destination = RandomNavSphere(transform.position, Random.Range(3, 7));
                    currentState = AIState.Walking;
                    SwitchAnimationState(currentState);
                }
            }
        }
        else if (currentState == AIState.Running)
        {
            //Set NavMesh Agent Speed
            agent.speed = runningSpeed;

            //Run away
            if (enemy)
            {
                if (reverseFlee)
                {
                    if (DoneReachingDestination() && timeStuck < 0)
                    {
                        reverseFlee = false;
                    }
                    else
                    {
                        timeStuck -= Time.deltaTime;
                    }
                }
                else
                {
                    Vector3 runTo = transform.position + ((transform.position - enemy.position) * multiplier);
                    distance = (transform.position - enemy.position).sqrMagnitude;

                    //Find the closest NavMesh edge
                    NavMeshHit hit;
                    if (NavMesh.FindClosestEdge(transform.position, out hit, NavMesh.AllAreas))
                    {
                        closestEdge = hit.position;
                        distanceToEdge = hit.distance;
                        //Debug.DrawLine(transform.position, closestEdge, Color.red);
                    }

                    if (distanceToEdge < 1f)
                    {
                        if(timeStuck > 1.5f)
                        {
                            if(previousIdlePoints.Count > 0)
                            {
                                runTo = previousIdlePoints[Random.Range(0, previousIdlePoints.Count - 1)];
                                reverseFlee = true;
                            }
                        }
                        else
                        {
                            timeStuck += Time.deltaTime;
                        }
                    }

                    if (distance < range * range)
                    {
                        agent.SetDestination(runTo);
                    }
                    else
                    {
                        enemy = null;
                    }
                }

                //Temporarily switch to Idle if the Agent stopped
                if(agent.velocity.sqrMagnitude < 0.1f * 0.1f)
                {
                    SwitchAnimationState(AIState.Idle);
                }
                else
                {
                    SwitchAnimationState(AIState.Running);
                }
            }
            else
            {
                //Check if we've reached the destination then stop running
                if (DoneReachingDestination())
                {
                    actionTimer = Random.Range(1.4f, 3.4f);
                    currentState = AIState.Eating;
                    SwitchAnimationState(AIState.Idle);
                }
            }
        }

        switchAction = false;
    }

    bool DoneReachingDestination()
    {
        if (!agent.pathPending)
        {
            if (agent.remainingDistance <= agent.stoppingDistance)
            {
                if (!agent.hasPath || agent.velocity.sqrMagnitude == 0f)
                {
                    //Done reaching the Destination
                    return true;
                }
            }
        }

        return false;
    }

    void SwitchAnimationState(AIState state)
    {
        //Animation control
        if (animator)
        {
            animator.SetBool("isEating", state == AIState.Eating);
            animator.SetBool("isRunning", state == AIState.Running);
            animator.SetBool("isWalking", state == AIState.Walking);
        }
    }

    Vector3 RandomNavSphere(Vector3 origin, float distance)
    {
        Vector3 randomDirection = Random.insideUnitSphere * distance;

        randomDirection += origin;

        NavMeshHit navHit;

        NavMesh.SamplePosition(randomDirection, out navHit, distance, NavMesh.AllAreas);

        return navHit.position;
    }

    void OnTriggerEnter(Collider other)
    {
        //Make sure the Player instance has a tag "Player"
        if (!other.CompareTag("Player"))
            return;

        enemy = other.transform;

        actionTimer = Random.Range(0.24f, 0.8f);
        currentState = AIState.Idle;
        SwitchAnimationState(currentState);
    }
}
  • Розмістіть модель Deer у сцені та прикріпіть до неї NavMesh Agent, скрипт SC_DeerAI і компонент Animator:

SC_DeerAI має лише одну змінну, яку потрібно призначити, це "Animator".

Для компонента аніматора потрібен контролер із 4 анімаціями: анімація очікування, анімація ходьби, анімація їжі та анімація бігу, а також 3 логічні параметри: isEating, isRunning і isWalking:

Ви можете дізнатися, як налаштувати простий контролер Animator, натиснувши тут

Після того, як усе призначено, залишилося зробити останнє, а саме запекти NavMesh.

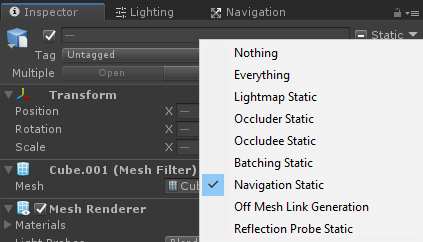

  • Виберіть усі об’єкти сцени, які будуть статичними (наприклад, місцевість, дерева тощо), і позначте їх як "Navigation Static":

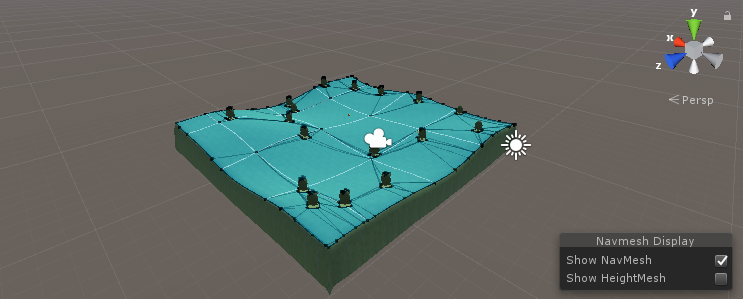

  • Перейдіть до вікна навігації (Вікно -> AI -> Навігація) і натисніть вкладку "Bake", а потім натисніть кнопку "Bake". Після запікання NavMesh він має виглядати приблизно так:

Після того, як NavMesh було запечено, ми можемо протестувати AI:

Sharp Coder Відеоплеєр

Все працює як очікувалося. Олень тікає, коли ворог близько, і продовжує свою звичайну діяльність, коли ворог достатньо далеко.

Джерело
📁DeerAI.unitypackage3.36 MB
unity3dєдністьтваринаоленьштучний інтелектпідручникnavmeshповедінкавтікатинеактивнийприкладінтерактивнийбезкоштовнозавантажити
Рекомендовані статті
Впровадження ШІ ворога в Unity
Як створити FPS із підтримкою AI в Unity
Робота з NavMeshAgent в Unity
Створіть NPC, який слідує за гравцем в Unity
Unity Додайте ворогів у 2D-платформер
Огляд пакета Unity Asset Store Package - Zombie AI System
Створення симулятора полювання в Unity
Більше дописів »
Популярні статті
Як створити FPS із підтримкою AI в Unity
Unity Додайте ворогів у 2D-платформер
Створіть NPC, який слідує за гравцем в Unity
Впровадження ШІ ворога в Unity
Огляд пакета Unity Asset Store Package - Zombie AI System
Робота з NavMeshAgent в Unity
